Гидродроссель КД-С 20/20 - делитель расхода


Делитель расхода гидравлическое оборудование полное описание цены

Стоит задача синхронизации движения исполнительных органов машины независимо от величины нагрузок действующих на эти органы?

Решение: разделить поток рабочей жидкости на две равные части Делителями Потока КД-С 20/20.

Делители потока (расхода) КД-С 20/20

Делители потока работают на чистом минеральном масле ИГП-18 при температуре от 0 до +70 °C. Возможна работа на другом минеральном масле, имеющем такую же тонкость фильтрации выше 0,035 мкм и класс чистоты масла не ниже 12 (ГОСТ 17216-71).

Температура окружающей среды от 0 до +50 °C. Климатическое исполнение УХЛ категории 4 по ГОСТ 15150-69.

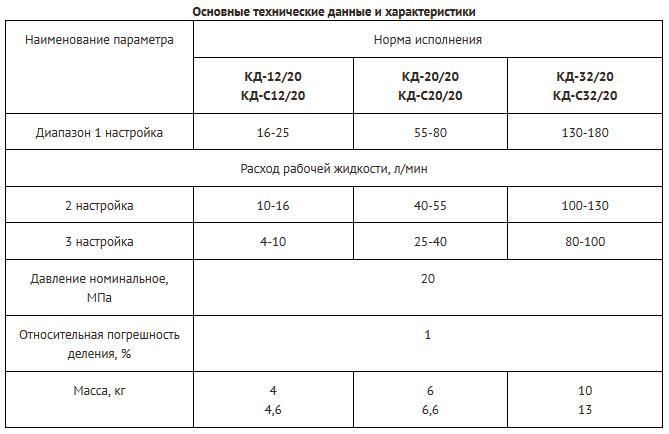

Технические характеристики

Дроссель КД-20/20
Дроссель КД-С 20/20
1 Диапазон 1 настройка 55-80
2 Расход рабочей жидкости, л/мин
2 настройка 40-55
3 настройка 25-40
3 Давление номинальное, МПа
4 Относительная погрешность деления, %
5 Масса, кг 6 / 6,6

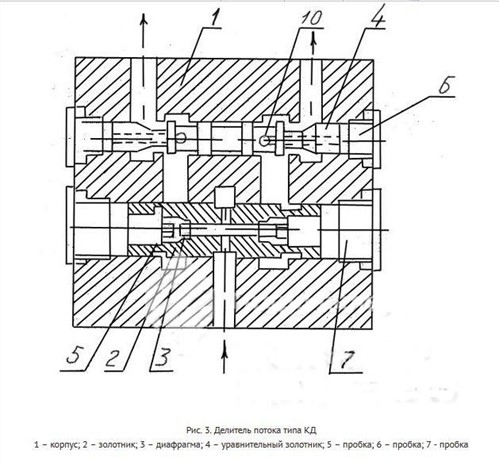

Устройство и работа делителя потока КД-С 20/20

Delitel Rashoda Kd I Kd C Ustroistvo Stroenie

1- корпус,

2- золотник,

3- 3 диафрагма,

4- уравнительный золотник,

5, 6, 7- пробки.

Для изменения настройки аппарата отвинтите пробку 7, выньте из корпуса золотник 2, выверните пробки 5, установите необходимые диафрагмы, находящиеся в расточке пробки 7, и соберите аппарат в обратном порядке.

Другие товары данной группы:

КД-С 20/20   КД-C 12/20   КД-C 32/20

МКД-С 12/32   МКД-С 20/32   МКД-С 32/32

Обощение предлагаемых дросселей, их параметры, чертежи здесь.



Информация для заказа: Гидродроссель КД-С 20/20 - делитель расхода

  • Цена: 0 руб.
Заказать
