Гидроклапаны обратные КОЛ103, КОЛ203, КОЛ323


Гидроклапаны обратные тип КОЛ

Гидроклапаны обратные КОЛ необходимо применять в случае, кода в прямом направлении жидкость должна течь свободно, а вот в обратном движении не должно быть вообще.

Обратные гидроклапаны предназначаются для работы в объемных гидроприводах, заполненных минеральным маслом с характеристиками:

  • Тонкость фильтрации 25 мкм
  • Кинетическая вязкость от 10 до 400 мм2/с (сСт)
  • Температура жидкости от 10 до 70 С
  • Температура окружающей среды от 1 до 55 С
  • Степень очистки не грубее 12 класса чистоты по ГОСТ 17216-71

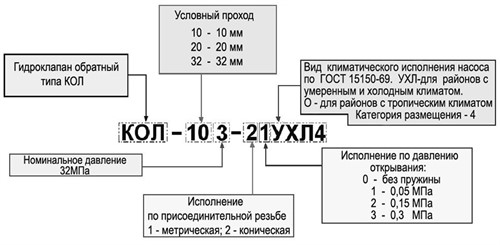

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

Структура КОЛ 4

Гидроклапан обратный типа КОЛ с условным проходом 10 мм на номинальное давление 32 МПа давление на открывание 0,05 МПа, присоединительная резьба коническая для районов с умеренным и холодным климатом.

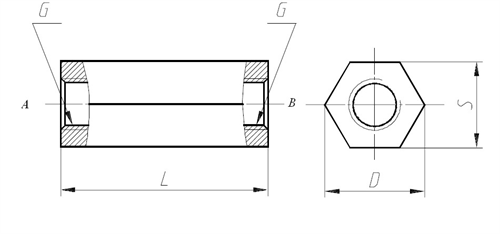

                      ПРИСОЕДИНИТЕЛЬНЫЕ И ГАБАРИТНЫЕ РАЗМЕРЫ

 размеры

Обозначение

G, ГОСТ 6357-81

L, мм

S, мм

D, мм

КОЛ-103-**

½"

72

30

34,5

КОЛ-203-**

1"

98

46

53

КОЛ-323-**

1 ½"

132

65

75



Наименование Описание
Клапан КОЛ 203-10

цена

Заказать
Клапан КОЛ 203-11

цена

Заказать
Клапан КОЛ 203-12

цена

Заказать
Клапан КОЛ 203-14

цена

Заказать

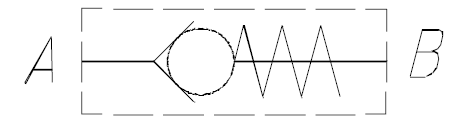

УСЛОВНОЕ ГРАФИЧЕСКОЕ ОБОЗНАЧЕНИЕ

Графич Изображение

В корпусе гидроклапана имеются две гидролинии, через одну из которых происходит поступление жидкости, а через другую – отвод. В месте соединения гидролиний установлен запорный механизм, состоящий из пружины и запирающего элемента. При токе жидкости в прямом направлении создается давление на пружину через запирающий элемент, что приводит к открытию клапана и свободному движению жидкости. Как только давление в прямом направлении исчезает, пружина возвращает запирающий элемент в начальное положение, а давление жидкости в обратном направлении создает дополнительное прижимное усилие.

Гидроклапаны оснащаются трубной цилиндрической резьбой по ГОСТ 6357-81 для соединения с гидросистемой.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметры

КОЛ-103-**

КОЛ-203-**

КОЛ-323-**

Условный проход, мм

10

20

32

Рабочее давление, МПа:

-  номинальное

-  максимальное



32

35

Минимальное давление открывания, МПа:



0,03±0,002

- для КОЛхх-х0

- для КОЛхх-х1

0,05±0,005

- для КОЛхх-х2

0,15±0,01

- для КОЛхх-х3

0,3±0,02

Расход рабочей жидкости, л/мин.:



32



125



320

- номинальный

- максимальный

50

220

450

Утечки при номинальном рабочем давлении, см³/мин



0

Масса, кг

0,47

1,04

2,6

 Примечание: в сопряжении «клапан-седло» давление не должно снижаться более чем на 1,0

МПа  (10  кгс/см2)  в  течение  60  сек.  после  прекращения  подачи  рабочей  жидкости  в надклапанную полость.
