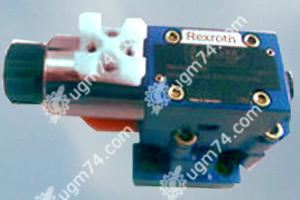

Клапан Rexroth DBW 10 B2-52/200-EG24N9K4

Клапан Rexroth DBW 10 B2-52/200-EG24N9K4

Rexroth

  • резьбового присоединения
  • клапаны ограничения давления
  • с непрямым управлением
  • со встроенным гидрораспределителем

    Исполнение клапана:
    без обозначения = клапан с непрямым управлением (комплексный)
    C = управляющий клапан без блока основного золотника (типоразмер не вписан)
    C = управляющий клапан с блоком основного золотника (вписан размер клапана 10 или 30)
    T = управляющий клапан без блока основного золотника для установки на плите (типоразмер не вписан)

Клапаны давления DBW10-B2-5X/...G24(W230)

Применяются для ограничения рабочего давления и управления разгрузкой.

Технические характеристики

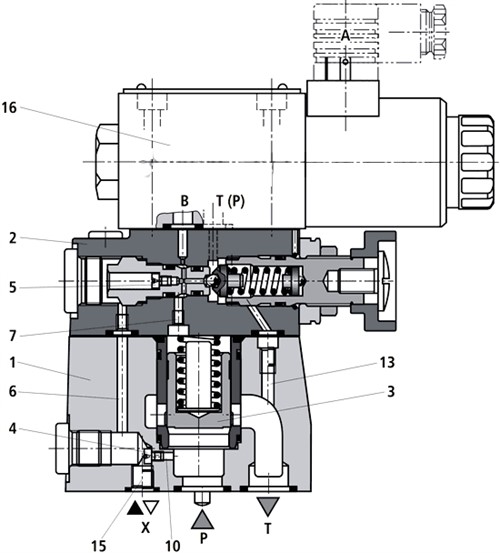

Клапан Dbw Rexroth, устройство

Клапан Dbw Rexroth, устройство

Клапаны DBW функционируют по тому же принципу, что и клапаны DB. Однако снятие нагрузки на основном золотнике (3) достигается путем регулирования встроенного золотникового распределителя (16).

Давление в канале Р воздействует на основной золотник (3). Одновременно давление в каналах управления (6) и (7), снабженных соплами (4) и (5), действует на нагруженную пружиной сторону основного золотника (3) и на шар (8) управляющего клапана (2).

Если давление в канале Р поднимается выше значения, установленного для пружины (9), шар (8) поджимается к пружине (9). Сигнал об этом поступает по каналам управления (10) и (6) из канала Р.

Рабочая жидкость с нагруженной пружиной стороны основного золотника (3) начинает двигаться по каналу управления (7) через отверстие сопла (11) и шар (8) в полость установки пружины (12).

Отсюда она поступает внутренне (как и у типа DB…–) по каналу управления (13) или внешне (у типа DB…Y) по каналу управления (14) в бак.

В зависимости от сопел (4) и (5) возникает градиент давления на основном золотнике (3), открывается соединение между каналами Р и Т.

Теперь рабочая жидкость двигается от канала Р к каналу Т при поддержании установленного рабочего давления.

Через канал "Х" (15) с клапана ограничения давления снимается нагрузка или подается другое давление (вторая ступень давления).

Структура условного обозначения

DBW 10 B G 2 - 5X / 315 Y S 6E G24 N K4 V
Управляющее напряжение::
G24 = напряжение постоянного тока 24 В
W230 = напряжение переменного тока 230 В 50/60 Гц

Вспомогательное устройство управления::
N9 = с прикрытым вспомогательным устройством управления (стандарт)
N = со вспомогательным устройством управления
без обознач. = без вспомогательного устройства управления

Электрическое подключение::
K4 = без штекера

Материал уплотнения:
без обознач. = уплотнения из NBR
V = уплотнения из FKM
Демпфирование:
без обознач. = без демпфирования ударов
S = с демпфированием ударов

Тип управляющего гидрораспределителя:
6E = с золотниковым распределителем (высокоэффективный распределитель)
6SM = с седельным распределителем (высокоэффективный распределитель)
Подвод и отвод масла (см. гидросхемы ниже):
- = внутренние подвод и отвод масла
X = внешний подвод масла, внутренний отвод масла
Y = внутренний подвод масла, внешний отвод масла
XY = внешний подвод и отвод масла
Давление настройки:
50 = давление настройки до 50 бар
100 = давление настройки до 100 бар
200 = давление настройки до 200 бар
315 = давление настройки до 315 бар
350 = давление настройки до 350 бар
Серия клапана:
5X = серия агрегата 50 - 59 (50 - 59: неизменные установочные и присоединительные размеры)
Нейтральное состояние клапана (см. гидросхемы ниже):
A = обесточен и закрыт
B = обесточен и открыт

Тип присоединения:
без обозначения = для установки на плите и в блочной конструкции
G = для резьбового присоединения

Элемент регулировки давления:
1 = поворотная ручка
2 = втулка с шестигранником и защитным колпачком
3 = запираемая поворотная ручка со шкалой
7 = поворотная ручка со шкалой
Типоразмеры стыкового присоединения (на плите):
10 = Ду 10 мм
20 = Ду 20 мм
30 = Ду 30 мм

Типоразмеры резьбового присоединения "G":
10 = G 1/2
15 = G 3/4
20 = G 1
25 = G 1 1/4
30 = G 1 1/2
Тип клапана:
Клапан ограничения давления с непрямым управлением со встроенным гидрораспределителем

Исполнение клапана:
без обозначения = клапан с непрямым управлением (комплексный)
C = управляющий клапан без блока основного золотника (типоразмер не вписан)
C = управляющий клапан с блоком основного золотника (вписан размер клапана 10 или 30)
T = управляющий клапан без блока основного золотника для установки на плите (типоразмер не вписан)

Полная схема условного обозначения клапанов DBW.

Устройство, принцип работы клапанов (описание)

Rexroth ZDB 6 VP2-42/200V,

Rexroth ZDR 6 DA2-33/75Y,

Rexroth ZDR 6 DP1-43/75YM,

Rexroth Z2FS 10-5-33/V,

Rexroth Z2FSK 6-2-11/2QV,

Rexroth DR 20-5-52/350 YM,

Rexroth DBW 10 B2-52/200-EG24N9K4,

Rexroth DA 6 VA2-41/315-10M,

Rexroth DR 6 DP2-53/75УМ,

Rexroth DR 20-4-45/200УМ,

Rexroth ZDB 10,

Rexroth DA 6 VA2A5X/350FSM | R901224223

технические характеристики, необходимые для выбора клапана, чертежи представлены в галерее.
