Насос Н403 Е (УР) радиально-поршневой


Насос Н400 У

Продаём насос аксиально-поршневой НК25-32 - аналог Н403Е.

  • Насос гидравлический
  • Радиально-поршневой
  • Эксцентриковый
  • Типа Н403Е
  • Общемашиностроительного применения

Насос радиально-поршневой эксцентриковый эксплуатируется в гидроприводах по ГОСТ 1741-1-81.

Технические характеристики

  1. Давление 32 МПа
  2. Реверсивный нерегулируемый по величине поток рабочей жидкости.
  3. Рабочий V - 25мм3
  4. Частота вращения ном. -  1500 об/мин
  5. Подача номинальная - 34,12 +-5% - л/мин
  6. Давление на выходе мин/макс - 32/ 40МПа
  7. Давление на входе мин/макс - 0,005/ 0,01МПа
  8. Коэффициент подачи0,91
  9. К.П.Д. 0,85
  10. Номинальная мощность - 21кВт
  11. Направление вращения вала - Правое
  12. Масса - 47кг(без рабочей жидкости)

Требования к рабочей жидкости

  1. минеральное масло - отфильтрованное, чистое
  2. класс чистоты рабочей жидкости - не грубее 13 по ГОСТ 17216-71 Номинальная тонкость фильтрации 25 мкм
  3. кинематическая вязкость - 17-213 мм2/с при температуре масла +10…+50оС
  4. температура окружающей среды - 0…+50оС

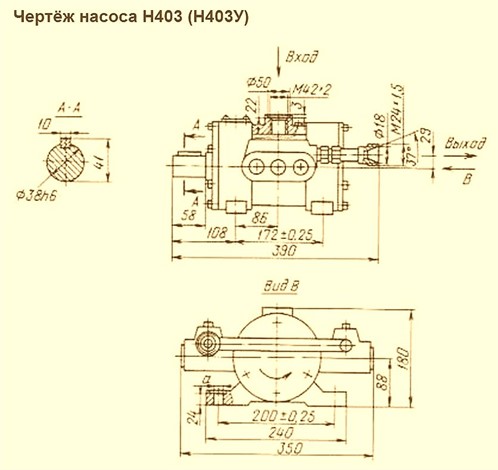

Размеры Н403Е

Gidravlicheskij Nasos N403 N403u Stroenie

Описание работы насоса Н403Е

Основной корпус насоса и крышки образуют картер насоса являющийся емкостью для масла. Он прочно зафиксирован на плите. Вал с тремя эксцентриками вращается на подшипниках, закреплённых кв расточках корпуса. Вал эксцентриковый.

В поршне для заполнения рабочей камеры расположены отверстия осевые. Перпендикулярно ему расположен нагнетательный клапан для вытеснения масла из рабочей камеры.

Цикл нагнетания -всасывания зависит от поршня и эксцентриков. У насоса Н403Е поршни расположены двухрядно горизонтально, а эксцентрикирадиально-поршневого вала приводят в движение пару, расположенных друг напротив друга, поршней. Вал может двигаться в любом направлении. Осторожно, в картерной полости могут образовываться воздушные пробки, которые выпускаются специальной пробкой.

Рекомендация. Устанавливайте насос в местах, удобных для обслуживания!

В наличии представленые здесь насосы типа Н400 и их аналоги:

  1. Насос Н400Е
  2. Насосы Н400У
  3. Насос Н401Е
  4. Насосы Н401У
  5. Насос Н403Е (УР)
  6. Насосы Н403У
  7. НК25-32, НК25-32-12,5 (аналоги Н401Е, Н403Е)


Информация для заказа: Насос Н403 Е (УР) радиально-поршневой

  • Цена: 0 руб.
