Гидрораспределитель ВЕ 10 574 В220 золотниковый с односторонним электромагнитным управлением


  • Напряжение питания электромагнита - 220 В переменного тока
  • Пружинный возврат



Для применения в гидравлических системах станков (токарных, литьевых, фрезерных и др.), прессов.

Технические характеристики

  • условный проход - 10 мм
  • схема гидравлическая - 574
  • напряжение - 220 вольта переменного тока
  • расход рабочей жидкости номинальный /максимальный - 100/120 л/мин
  • давление на входе /номинальное - 32 МПа
  • масса гидрораспределителя не более 4,7 кг

Как устроен гидрораспределитель ВЕ 10 574

  1. корпус с 1-им или 2-мя электромагнитами
  2. каналы для подключения гидролиний
  3. запорно-регулирующий элемент - золотник
  4. 1-2 возвратные пружины



Как работает золотниковый распределитель ВЕ 10 574

Электромагнит смещает запорно-регулирующий орган -золотник из первоначального через толкатель в заданное положение, что обеспечивает прохождение РЖ (рабочей жидкости) по направлениям, обозначенных Р-А и В-Т или Р-В и А-Т.

Через кнопки происходит подключение магнитов к электросистеме при наладочных и аварийных работах и стандартно через штепсельный разъем. Подробнее...

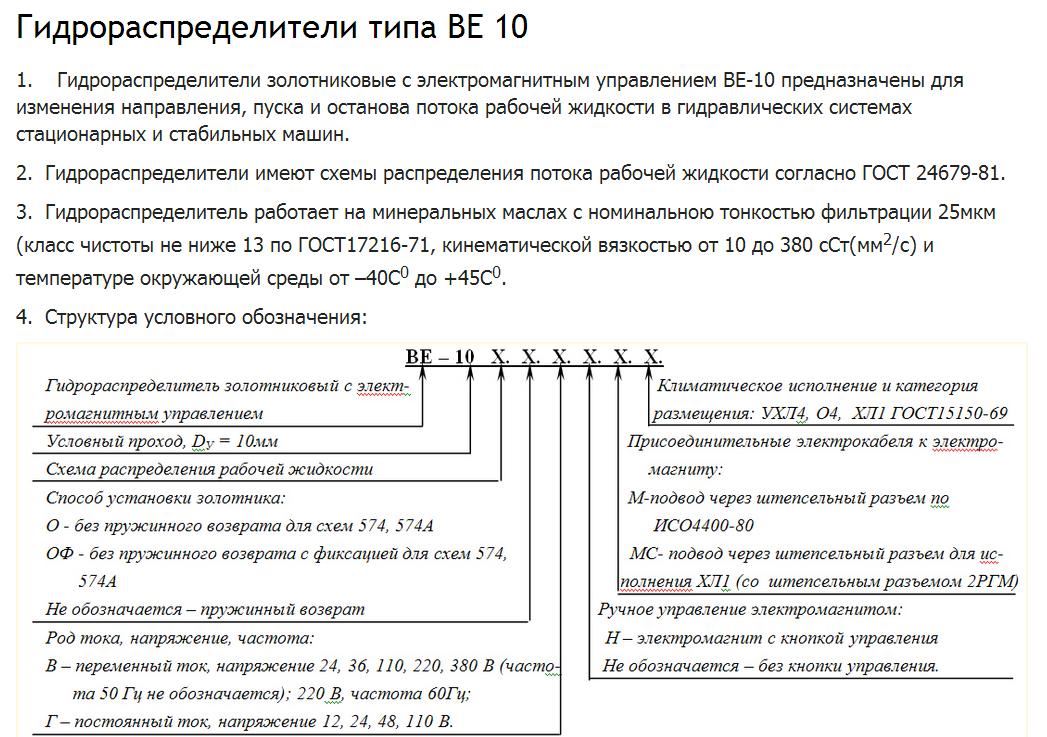

Гидрораспределители группы ВЕ10 при схожих характеристиках имеют отличия только по габаритам (для ВЕ6 идентично):

гидрораспределители ВЕ10 на 220В: ВЕ10 14, ВЕ 10 24В, ВЕ 10 34, ВЕ10 44, ВЕ10 64, ВЕ10 74, ВЕ10 84, ВЕ10 94, ВЕ10 573, ВЕ10 574, ВЕ10 574А, ВЕ10 574 ОФ

гидрораспределители ВЕ6 на 220В: ВЕ6 14, ВЕ6 24, ВЕ6 34, ВЕ6 44, BE6 54 220B, ВЕ6 64, ВЕ6 64А, ВЕ6 573, ВЕ6 574, ВЕ6 574А , ВЕ6 574Е, ВЕ6 574 ОФ

Пожалуйста, уточняйте цену у консультанта онлайн или по тел. +7-351-247-65-68 и +7-351-793-77-88. Продукция в наличии. Звоните!
