Пневмораспределитель П-РК трехлинейный предназначен для изменения направления потоков сжатого воздуха в пневматических приводах и системах управления.
| Наименование | Описание | ||
|
ПРК 3.1 |
цена |
Заказать |
|
|
ПРК 3.3 |
цена |
Заказать |
|
|
ПРК 3.4 |
цена |
Заказать |
|
|
ПРК 3.6 |
цена |
Заказать |

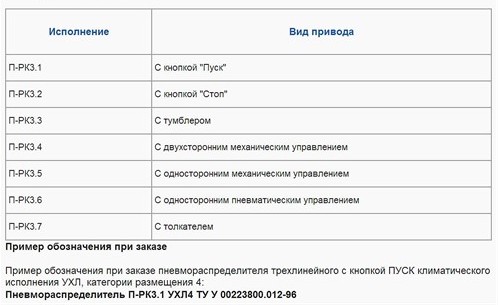

Пневмораспределители типа П-РК3 — двухпозиционные, трехлинейные, нормально закрытые, клапанные распределители с ручным, механическим и пневматическим управлением.

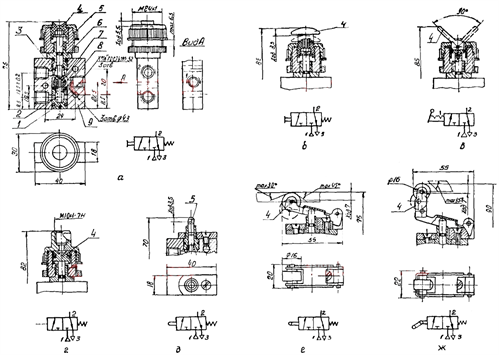

В корпусе 9 размещены клапан 7, втулка 1, служащая направляющей для клапана, пружина 2, уплотнительное кольцо 8. К корпусу крепится орган управления, состоящий из стакана 6 с размещенным в нем толкателем 5, пружины 3 и приводного элемента 4, выполненного в виде кнопки ПУСК, кнопки СТОП, тумблера, толкателя, рычага двухстороннего действия, рычага одностороннего действия, поршня.
При отсутствии воздействия на приводной элемент 4 клапан 7 прижимается к седлу усилием пружины 2 и частично давлением сжатого воздуха, подводимого через канал с маркировкой "1". Выходной канал "2" через осевое отверстие в клапане соединен с атмосферным каналом "3".
При воздействии на приводной элемент толкатель 5 закрывает отверстие в клапане, отсекая выходной канал от атмосферного, а канал питания "1" соединяется с выходным каналом.
Пневмораспределители поставляются с конической присоединительной резьбой К1/8" по ГОСТ6111.
Указания по применению
Пневмораспределители предназначены для работы на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ 17433 и содержащем распыленное минеральное масло вязкостью 10—35 мм2/c (сСт) при температуре 50 град. С с концентрацией из расчета 2— 4 капли на 1 м3 воздуха, приведенного к нормальным условиям по ГОСТ 19862.
Монтируются в любом пространственном положении, при этом пневмораспределители с ручным и пневматическим управлением могут монтироваться на панели толщиной до 6,5 мм с помощью гайки М24Х1 или на обработанной плоскости с помощью трех винтов М4.
Присоединение к пневмосистеме осуществляется тремя резьбовыми отверстиями с маркировкой "1", "2", "3". Габаритные и присоединительные размеры распределителей приведены в иллюстрациях.
Варианты исполнения
Климатические исполнения пневмораспределителей УХЛ и О (только для тропиков), категория размещения 4 по ГОСТ 15150.
