Насосы ручные типа НПГ-М

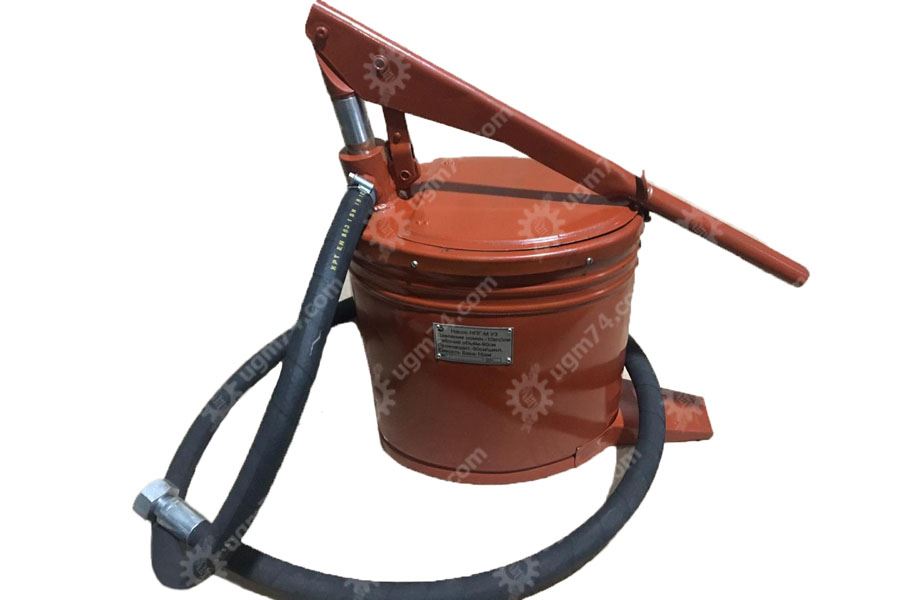

Насос перекачной ручной НПГ-М, НПГ-ММ

Рычажно-поршневой ручной насос перекачной НПГ-М производит перекачку пластичной смазки из своего резервуара в резервуары ручных станций, предназначенных для ручной смазки при температурах выше +15ºС.

Работа при более низкой температуре требует, чтобы смазочный материал имел способность всасываться в данных условиях.

Число пенетрации смазочного материала не должно быть ниже 280, температура +25ºС. Смазка не должна содержать твердые частицы диаметром более 0,25 мм.

Ручной насос НПГ-ММ перекачивает густые смазочные масла индивидуально в точки заправки. Работает с труднодоступными местами заправки, с маслами кинематической вязкости 25...750 сСт с частицами до 0,25 мм.

Изделия предназначены:

  • в исполнении У для районов с умеренным климатом,
  • в исполнении Т - тропическим климатом.

Технические характеристики

Параметры  Значения
НПГ-М НПГ-ММ
Тип насоса   Рычажно-поршневой
Производительность, см3/цикл   80

Давление нагнетания, Мпа (кгс/см2)
макс.
ном.

1,2 (12)

1,0 (10)

Усилие на рукоятке, не более, Н (кгс)   150 (15)
Рабочий объем, см3   90
Вместимость бака, дм3   16

Рукав-деталь 20х200-13 МРТУ 38-5-6107-68
длина, мм
внутренний диаметр, мм

200

20

Вес насоса без смазки, кг  7,0 7,1

Принцип работы

Агрегат представляет собой рычажно-поршневой насос дифференциального действия.

В резервуар через люк закладывается смазка для транспортировки. В емкость погружается всасывающая часть.

Движение насоса создает разряжение, которое двигает смазку по шлангу к месту заправки или в резервуар заправляющей станции. Ручка делает переноску насоса удобной.

Комплект поставки

  • насос в сборе;
  • хомутик в сборе;
  • рукав с наконечником;
  • руководство по эксплуатации.

Подготовка к работе

  • освободить изделие от смазки;
  • тщательно промыть керосином;
  • соединить выходной штуцер и рукав;
  • скрепить хомутиком.


Требования к эксплуатации насосов НПГ

  1. необходимо избегать возможности загрязнения изделия и смазки грязью и пылью;
  2. исключить воздействие влаги и агрессивных сред (кислоты, щелочи);
  3. поддерживать температуру смазки 15-20 ºС;
  4. смазка для заправки должна иметь способность всасываться (солидол «С» ГОСТ 4366-64, ИП1 ГОСТ 3257-74 и т.п.) ;
  5. периодически смазывать рычажные шарнирные соединения для уменьшения износа;
  6. качание рычага должно быть плавным;
  7. избегать перекачивания в емкости под давлением;
  8. после заправки укрепить шланг в держателе, рычаг опустить вниз, повернуть защелку.
