Гидроаппарат как составляющая любой гидросистемы


24 марта 2019

Под гидроаппаратом понимают аппарат для изменения или поддержания установленных характеристик потока рабочей среды (например: расхода, давления, направления движения).

По типу выполняемых действий их делят на регулирующие и направляющие

В регулирующем аппарате изменить параметры рабочего потока можно в результате частичного открытия или перекрытия проходного сечения.

В направляющем - в результате полного закрытия или полного открытия проходного сечения. Проходное сечение - это сечение потока, площадь которого определяет расход рабочей жидкости, проходящей через данный аппарат.

Роль запорно-регулирующего элемента несет деталь/группа деталей, смещением которой частично или полностью перекрывается проходное сечение

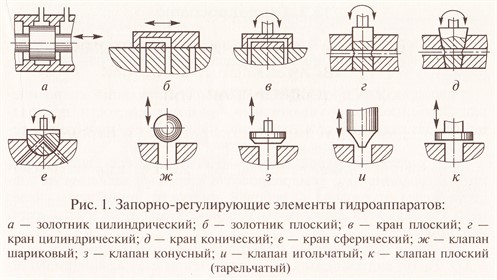

Конструкционный характер такого элемента (рис.1) определяет их деление на:

  • золотниковые. В них эту роль выполняет золотник плоский или цилиндрический;
  • крановые. В них эту роль выполняет кран плоский, цилиндрический или сферический;
  • клапанные. В них эту роль выполняет клапан шариковый, игольчатый, конусный или плоский.

Gidroapparat

Выпускают гидравлические устройства регулируемыми и настраиваемыми

Гидроаппарат, проходное сечение, поджатие пружины и иные параметры которого регулируются по внешнему сигналу, называется регулируемым.

Гидроаппарат с настраиваемыми в нефункционирующей гидросистеме параметрами относят к настраиваемым.

На схеме гидроаппарата (ГОСТ 24242-89 Гидроприводы объемные. Буквенные обозначения присоединительных отверстий гидроустройств) их присоединительные отверстия обозначают литерами на латинице:

Р — отверстие для подвода рабочей жидкости под давлением;

А и В — отверстия для присоединения к другим гидравлическим устройствам;

Т — отверстие для отвода рабочей жидкости в бак;

Х и Y— отверстия для потоков управления;

L — отверстие для дренажного отвода жидкости.

Тех. характеристики

Dy — условный проход — диаметр условного отверстия, равного по площади MAX площади проходного сечения устройства;

Рном — номинальное давление — наибольшее давление рабочей среды для работы в отведенный срок эксплуатации при сохранении характеристик в диапазоне установленных величин;

Qном — номинальный расход — это расход рабочей жидкости определенной вязкости при выполнении аппаратом своих функций при сохранении характеристик в границах установленных величин.

Подбор гидравлического аппарата основывается на Dy, не забывая при этом о соответствии расчетных показателей MAX рабочего расхода жидкости и MAX рабочего давления паспортным показателям выбираемого устройства.

Все гидроустройства, задействованные в объемных гидроприводах, можно определить в 3 класса:
