Принцип работы гидропривода


30 июня 2023
Принцип работы гидропривода

Гидропривод включает один и более гидравлических двигателей, источники энергии жидкости, аппаратуру управления соединительными линиями. Его работа базируется на принципе гидравлического рычага.

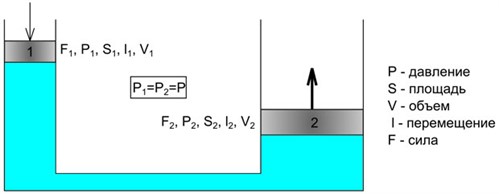

Рассмотрим систему.

11

В данной системе усилие, создаваемое на поршне 2, определяется по формуле:

12

Т.е. усилие зависит от отношения площадей: меньшая S 1-го поршня и большая 2-го дают значимое отличие между силами F1 и F2. Принцип гидравлического рычага позволяет получить большее усилие, приложив меньшее.

Выиграв в усилии на рычаге, следует поступиться перемещением: переместив малый поршень на величину l1, получаем у поршня 2 перемещение на l2:

С учетом, что площадь поршня S2 больше площади S1, получаем перемещение l2 меньше чем l1.

Гидропривод не имел бы такой пользы без компенсации потери в перемещении за счет обратных клапанов.

13

Обратный клапан позволяет запирать поток, двигаюшийся в одном направлении, и свободно пропускать его обратно.

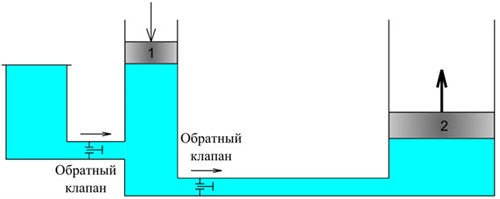

Если в приведенном примере на выход камеры с поршнем 1 смонтировать обратный клапан с тем, чтобы поток из камеры мог выйти, а обратно хода ему не было.

Второй клапан необходимо поставить между камерой с поршнем 1 и дополнительным баком с жидкостью, т.е. поток мог зайти в камеру с поршнем без обратного хода в бак.

Тогда конфигурация будет выглядеть так: фактически возможность повысить перемещение наращиванием количества циклов дала шанс гидрорычагу обойти механический по возможному развиваемому усилию.

Приводы, где необходимо развивать огромные усилия, в основном, гидравлические.

В гидравлике узел с камерой, поршнем 1, с обратными клапанами называют насосом. Поршень 2 с камерой – гидродвигателем (в нашем варианте - гидроцилиндром).
