Подробнее о золотниковых гидрораспределителях


28 июня 2019

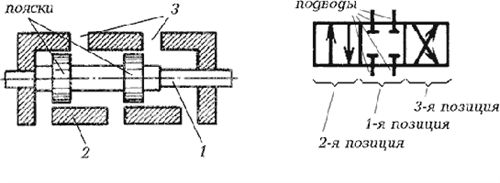

Золотник 1 цилиндрического типа выступает запорно-регулирующим элементом золотниковых гидравлических распределителей и по числу подводов 3 в корпусе 2 может иметь 1, 2 и более поясков (см. рис.).





золотниковый гидрораспределитель на схеме

Схематично распределитель обозначается в виде подвижного элемента с указанием линий связи, проходов и элементов управления. Рабочая позиция подвижного элемента показывают квадратом. При этом число позиций соразмерно количеству квадратов.

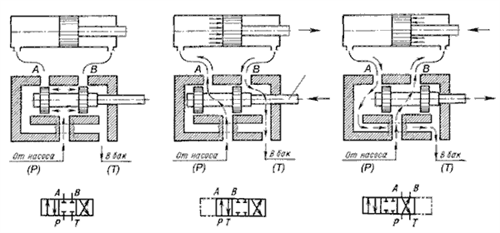

Схема работы

В исходной позиции подходящие к гидравлическому распределителю линии А, В , Р и T перекрыты (разобщены). Перемещение влево золотника переводит гидрораспределитель во 2-ю позицию с попарно соединенными линиями В и Т, Р и А; вправо - в 3-ю, где сходятся линии А и Т, Р и В .

Распределитель останавливает и изменяет направленность движения исполнительных органов, отсюда и название – реверсивный.

Как работает золотниковый гидрораспределитель

                          Схемы работ золотникового распределителя

По числу подводов гидрораспределители различают 2-ух, 3-х,4-ех линейные и многоходовые.

Сообразно этому первая цифра в обозначении обозначает число подводов, вторая - число позиций.

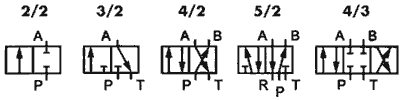

Например, "5/2" - 5 подводов (пятиходовой или пятилинейный) 2-ух позиционный. Смотрите примеры ниже

Обозначение золотниковых гидрораспределителей

По положению золотника распределители выпускают нескольких типов.

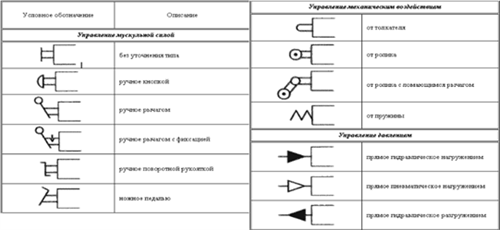

Виды управления распределителями

Виды управления распределителями

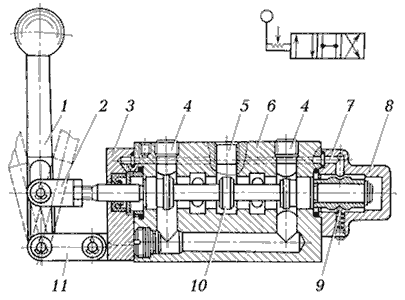

Устройство и условное обозначение ручного распределителя 4/3 показано ниже.

Гидрораспределитель с ручным управлением

Переключение позиций производится рукояткой 1 через серьгу 2, шарнирно соединенную к золотником 10. С корпусом 6 рукоятка через шарнир соединена с ушком 11.

Фиксируется каждое положение золотника шариковым фиксатором 9, размещенным в задней крышке 8. манжетное уплотнение препятствует утечке жидкости по золотнику со стороны передней крышки 3.

Рабочая жидкость подходит к отверстию 5, отводится через 4-ое по дренажному каналу 7.

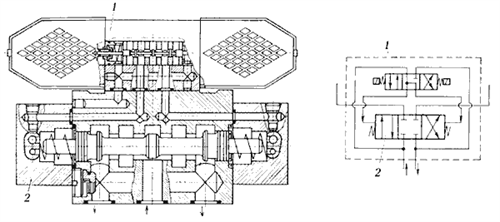

Золотниковый распределитель с электрогидравлическим управлением

Гидрораспределитель с электрогидравлическим управлением

      Распределитель с электрогидравлическим управлением. Условное обозначение.

Компоненты: основной гидрораспределитель 2 с гидравлическим и вспомогательный 1 с электромагнитным управлением. На первый возложена функция управления потоком рабочей жидкости в гидросистеме, на второй-регулирование потока управления.

Такие гидрораспределители используют в гидроприводах с дистанционным и автоматическим управлением при высоком давлении и больших расходах в гидросистеме при невозможности использования гидрораспределителей на электромагнитном управлении.

Выпускают золотниковые гидравлические распределители с 1-им и несколькими золотниками. Последние бывают моноблочными или секционными.

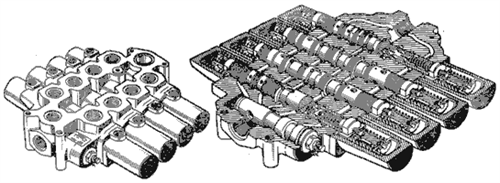

Моноблочный четырехзолотниковый гидрораспределитель

                     Моноблочный четырехзолотниковый гидрораспределитель
