Гидрораспределитель 24ПГ 73-11


Гидрораспределитель ПГ73 гидравлическое оборудование фото
  • Трехпозиционный
  • золотниковый
  • реверсивный
  • С электрическим управлением

Гидрораспределитель золотниковый 24 ПГ 73-11 применяется в гидроагрегатах прессов, и используется в качестве пилотов управления распределителей ПГ73-24.

Технические характеристики

  • условный проход - 8 мм
  • гидросхема - 24
  • номинальный расход - 8 л/мин
  • потеря давления - 0,2кгс/см2
  • футечка масла по зазорам - 50 см3/мин
  • время срабатывания - 0,03 сек
  • номинальное давление - 200 кгс/см
  •  масса не более 3,7 кг.
  • габариты - 270х67х106

Распределитель 24ПГ 73-11 работает на минеральных маслах с номинальною тонкостью фильтрации 25мкм (класс чистоты не ниже 13 по ГОСТ17216-71, кинематической вязкостью от 10 до 380 сСт(мм2/с) и температуре окружающей среды от 0С0 до +45С0.

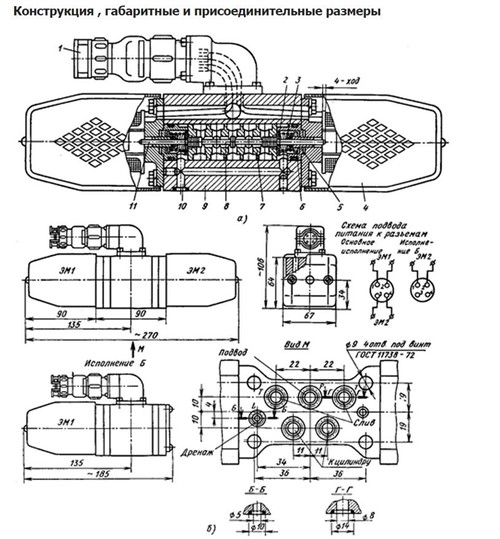

Строение, размеры, принцип работы гидрораспределителя 24ПГ73-11

Gidroraspredeliteli Pg 73 11 Razmery

Если золотник находится в среднем положении, то линия нагнетания, обе полости цилиндра и обе полости слива соединены или заперты (по гидросхеме).

При включении одного из магнитов толкающего типа, золотник смещается в крайнее положение и масло от насоса направляется в одну из полостей рабочего цилиндра.

В это время с противоположной полости цилиндра разобщённой с линией давления, масло сливается в бак.

Трёхпозиционные распределители с электрическим управлением состоят из корпуса 9, золотника 8 (диаметром 6 мм), втулок 5, пружин 3, шайб 2, толкателей 11, чашек 6, гильзы 7, электромагнитов 4 и штепсельного разъема 1.

Перемещение золотника 8 в крайнюю позицию осуществляется от электромагнитов 4 толкающего типа, воздействующих на золотник через толкатели 11.

После отключения электромагнита пружины 3 возвращают золотник в среднюю позицию. Утечки масла из торцовых полостей золотника отводятся в дренажное отверстие 10.

Двухпозиционные распределители имеют фиксацию золотника в крайних позициях, что позволяет отключать электромагнит после срабатывания распределителя и не держать его длительное время под током.

Двухпозиционные распределители исполнения Б с одним электромагнитом, при этом возврат золотника в исходную (левую) позицию при отключении электромагнита производится пружиной.

При срабатывании распределителей с напорной линией соединяется отводное отверстие (А или В), расположенное ближе к включенному электромагниту.

В наличии гидравлические распределители типа ПГ73 трёх разновидностей:

Ду = 8мм

 24ПГ 73-11

 54БПГ 73-11

 54ПГ 73-11

Ду = 10мм

44ПГ 73-12

 44ПГ 74-12

 55БПГ 73-12

 54ПГ 73-12

Ду = 20мм

 24ПГ 73-24

 34ПГ 73-24

 44ПГ 73-24

 64ПГ 73-24

 54ПГ 73-24



Информация для заказа: Гидрораспределитель 24ПГ 73-11

  • Цена: 4500 руб.
