Гидрораспределитель 24ПГ 73-24


Электрогидравлическое управление

Состав: два гидравлических распределителя:

  1. основной гидрораспределитель с гидравлическим управлением - управляет потоком масла гидосистемы
  2. вспомогательный гидрораспределитель с электромагнитным управлением - регулирует поток управления

Назначение:

На производстве проблема: гидрораспределители с электромагнитным управлением использовать в гидросистеме НЕВОЗМОЖНО? Гидропривод с дистанционным и автоматическим управлением? Большой расход и высокое давление? Решение проблемы - ПГ73-2!

Технические характеристики

  • условный проход - 20 мм
  • гидросхема - 24
  • напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока
  • номинальный расход - 80 л/мин
  • максимальный - 160 л/мин
  • давление управления - 0,4...0,6 МПа двух- и трёхпозиционных
  • давление нагнетания номинальное - 200 кгс/см2
  • максимальное - 20 МПа
  • минимальное - 6 МПа
  • максимальное давление на сливе -200
  • время срабатывания при номинальном режиме минимальное - 0,05
  • максимальное - 1,5
  • масса без масла - с двумя электромагнитами - 15 кг
  • масса  с одним электромагнитом - 12 кг

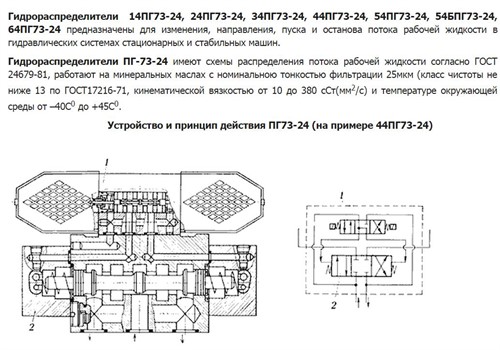

Строение, размеры, принцип работы гидрораспределителя 24ПГ73-24

Gidroraspredeliteli Pg 73 24 Razmery

Монтаж: горизонтальное положение

Масло: 0,025 мм - размер частиц

Состав масла: Менее 0,005% (от массы) - механических примесей

0,05% - вода

99% - чистое минеральное масло

Замена масла: изменение вязкости (накапливание загрязнения) от 20%.

Регулирование времени срабатывания главного золотника: для увеличения следует вращать дроссель (размещён на крышке золотника) по часовой стрелке.

При дистанционном управлении рабочая жидкость подводится к отверстию Х, при этом отверстие Е должно быть перекрыто резьбовой пробкой К1/8".

Уплотнение по стыковой поверхности М:  резиновыми кольцами.

Отличие четырёхлинейных и пятилинейных:  у 5-линейных отсутствует канал С, объединяющий сливные отверстия

Отличие двухпозиционных и трёхпозиционных: отсутствие деталей 5 и 6 у двухпозиционных, а также размерами золотника.

Схема распределения потока: 1 (основная), 2-ой, 3-ей, 4-ой, 5-ой, 6-ой схемам.

В наличии гидравлические распределители типа ПГ73 трёх разновидностей:

Ду = 8мм

 24ПГ 73-11

 54БПГ 73-11

 54ПГ 73-11

Ду = 10мм

44ПГ 73-12

 44ПГ 74-12

 55БПГ 73-12

 54ПГ 73-12

Ду = 20мм

 24ПГ 73-24

 34ПГ 73-24

 44ПГ 73-24

 64ПГ 73-24

 54ПГ 73-24



Информация для заказа: Гидрораспределитель 24ПГ 73-24

  • Цена: 10000 руб.
