Реле давления Г 62-21М


Датчик реле давления Г62-21М плунжерного типа
  • плунжерного типа
  •  с электрическим микропереключателем
  • контроль давления в гидравлических системах до 32 МПа

Применение реле давления Г62-21М

  1. Обеспечивает  контроль за давлением в гидросистеме  в процессе последовательного включения или выключения отдельных исполнительных органов машины,
  2.  для осуществления дистанционного управления,
  3. При перегрузке системы и других отклонениях в работе гидросистемы  сигнализируют  подачей электросигнала.

Технические характеристики

Реле работает на минеральных масла Т22, ВНИИ НП-403 при температуре масла от _10 до +60 °C.

С обеспечением номинальной тонкости фильтрации 40 мкм.

Класс чистоты масла не ниже 14 по ГОСТ 17216-71.

Допускается работа реле на других минеральных маслах, имеющих аналогичные свойства и кинематическую вязкость от 10 до 2250 сСт.

Устройство и принцип работы Г62-21М

Rele G62 21M Rabota Ustroystvo

Реле давления состоит из корпуса 1, диафрагмы 2, пружины 3, рычага 4 с осью 5, винта 6, микропереключателя 7.

Рабочая жидкость на контролируемой ветви гидросистемы подводится к отверстию 9. Если подведенное давление окажется выше установленного настройкой пружины 3, то диафрагма 2 деформируется и передает давление на рычаг 4, который при повороте вокруг оси 5 винтом 6 воздействует на микропереключатель 7.

Регулировка реле давления осуществляется при помощи изменения сжатия пружины 3 винтом 8.
С момента начала деформации диафрагмы 2 до момента срабатывания реле типа Г62, т.е. до момента включения микропереключателя 7, произойдет увеличение давления, которое характеризует нечувствительность аппарата.

Нечувствительность реле давления различных типоразмеров колеблется от 0,3 до 1,0 МПа. Контролируемое давление находится в диапазоне от 0,5 до 32 МПа.

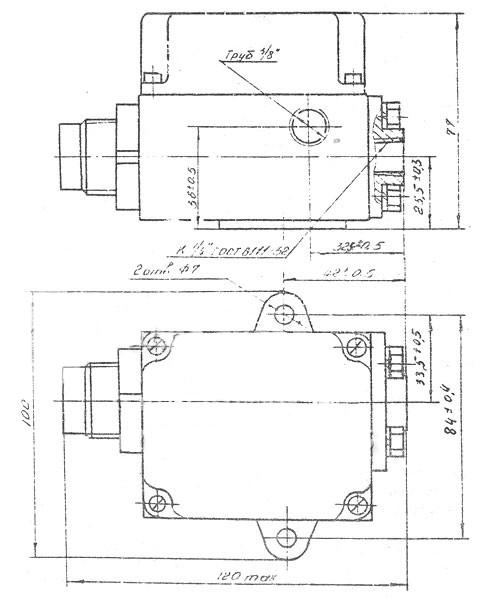

Габаритные и присоединительные размеры

Rele G62 21M Gabarity Razmery

Устройство и принцип работы реле давления кратко описано здесь. Особенности монтажа и эксплуатации полезно прочитать.

К отгрузке всегда готовы реле давления РД-231РДП2РДП, 3РДП4РДП, ПГ 62-11, БПГ 62-11, ВПГ 62-11ГПГ 62-11 . Новые поступления на склад реле Г62-21М.
