Дроссель отвечает за регулировку расхода рабочей жидкости (РЖ) локадьно или в гидросистеме и взаимосвязанный с этим контроль скорости движения выходного звена гидравлического двигателя.
Дроссели исполняются по 2-ум схемам.

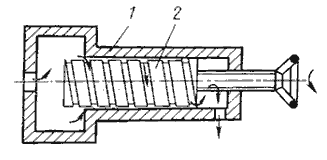

представлен корпусом 1 с винтом 2.
В линейку входят гидроаппараты, в которых потери давления соразмерны расходу жидкости.
Потери давления зависят от потерь давления по длине, т.е . изменить их и расход через дроссель можно, изменив длину канала для прохождения жидкости.
Линейный дроссель представлен гидроаппаратом с дроссельным каналом (см. фото выше). В нем РЖ проходит по прямоугольной винтовой канавке длиной, изменяемой винтом.
Площадь живого сечения и длина канала определяется созданием нужного перепада давлений с исключением засора канала примесями механического характера из рабочей жидкости. Т.о. удлинение канала ведет к увеличению площади живого сечения с исключением засора гидродросселя в рабочем процесс.
отличаются турбулентным движением РЖ, перепад давлений почти пропорционален квадрату расхода РЖ (отсюда и второе название).
Потери давления зависят от деформаций потока жидкости и вихреобразований, вызываемых местными сопротивлениями. Изменить перепад давления и, соответственно, расход жидкости можно увеличив/ уменьшив площадь проходного сечения или число местных сопротивлений.

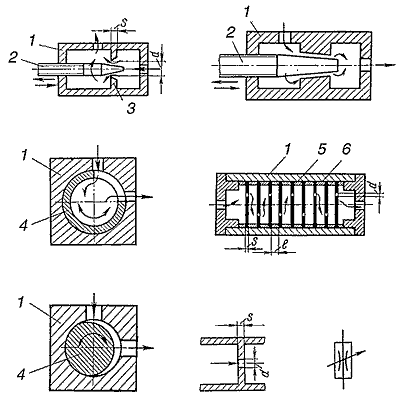

Принципиальные схемы нелинейных дросселей:
а - игольчатый; б - комбинированный; в - пробковый щелевой; г - пробковый эксцентричный; д - пластинчатый пакетный; е - пластинчатый;
ж - условное обозначение регулируемого дросселя; 1 - корпус; 2 - игла; 3 - диафрагма; 4 - пробка; 5 - пластина; 6 - втулка
В регулируемых (вар. а, б, в, г) и нерегулируемых (вар. д, е) нелинейных гидродросселях длина канала для прохождения РЖ уменьшена до MIN, в итоге потери давления и расход меняются при уменьшении/увеличении площади рабочего проходного сечения, почти не завися от вязкости РЖ.
MAX-ое проходное сечение используют для пропуска определенного расхода РЖ сквозь полностью открытый дроссель, MIN-ое - для исключения засора рабочего окна.
К нелинейным относятся и комбинированные дроссели.
У них потери давления по длине и местные потери соразмерны между собой по величине и одинаково влияют на расход РЖ через дроссель (вар. б).
На работу комбинированных дросселей оказывает влияние вязкость РЖ. Т.е. они применимы в гидросистемах в незначительном температурном диапазоне РЖ.
Для дросселей характерна равномерная и устойчивая работа при малых расходах, что возможно при уменьшении сечения до определенных границ, т.к. ниже расход перестает быть стабильным из-за заращивания проходного отверстия, именуемого облитерацией.
Достичь малого расхода позволяет спец. исполнение, где рабочему органу передаются непрерывное вращательное или осциллирующее движение и не наблюдается заращение щели.
