Гидравлический обратный клапан


25 декабря 2019

Гидроаппарат разработан для одностороннего пропуска рабочей жидкости РЖ.

Клапаны обратные (КО) нашли свое применение в гидросистемах с односторонним движением РЖ, в устройстве гидромоторов и гидронасосов.

В устройстве любого клапана присутствуют:

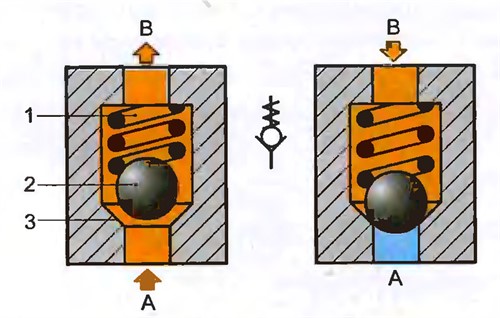

Корпус, пружина, шарик/шайба/конус (3, 1, 2 соответственно).

КО

РЖ, подводимая под давлением снизу, воздействует на запорный элемент, а он, в свою очередь, сжимает пружину, что открывает беспрепятственный проход потока.

При изменении направления потока запорный элемент прижимается к седлу корпуса и запирает поток.

Обратные гидроклапаны могут быть как встроенными в гидросистему, так и отдельными элементами.

Востребованы:

  • В качестве подпиточных клапанов в гидросистемах с замкнутым перемещением РЖ;
  • В гидросистемах, использующих несколько одновременно работающих насосов, для исключения взаимовлияния;
  • В блоках очистки и фильтрации РЖ в реверсивных гидролиниях для предотвращения обратного ее движения через фильтр;
  • В гидросистемах с движением потока РЖ только в одном направлении;
  • Для предотвращения утечек РЖ из гидросистемы при демонтаже и т.д.

В качестве конструктивного элемента КО включается в разделительные панели, напорные клапаны, гидродроссели, регуляторы потока, золотники на гидроуправлении, насосы, гидродвигатели, гидрозамки и т.п.
